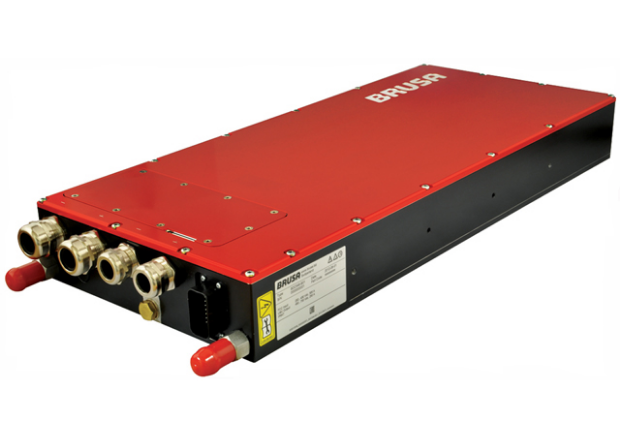

DCDC Converter BDC5
BDC546
概要
■High side
・電圧範囲：150～800[V]
■Low side
・電圧範囲：0～600[V]
・最大電流：400[A]
・出力範囲：0～180[kW]
■サイズ
・寸法[mm]：W:280 D:684 H:80
・重量[kg]：25.2
DCDC Converter BDC6
BDC668
概要
■High side
・電圧範囲：300～850[V]
■Low side
・電圧範囲：100～700[V]
・最大電流：600[A]
・出力範囲：0～250[kW]
■サイズ
・寸法[mm]：W:598 D:487 H:92
・重量[kg]：29
DCDC Converter BSC6シリーズ
BSC614-24V
概要
■High side
・電圧範囲：220～450[V]
■Low side
・電圧範囲：16～32[V]
・電流(連続/最大)：100/124[A]
・出力(連続/最大)：2.8/3.5[kW]
■サイズ
・寸法[mm]：W:150 D:348.2 H:70
・重量[kg]：4.8
BSC624-12V
概要
■High side
・電圧範囲：220～450[V]
■Low side
・電圧範囲：8～16[V]
・電流(連続/最大)：200/250[A]
・出力(連続/最大)：2.8/3.5[kW]
■サイズ
・寸法[mm]：W:150 D:348.2 H:70
・重量[kg]：4.8
DCDC Converter BSC7シリーズ
BSC724-12V
概要
■High side
・電圧範囲：190～480[V]
■Low side
・電圧範囲：10～15.5[V]
・電流(buck/boost)：210/100[A]
・出力(buck/boost)：3/1.4[kW]
■サイズ
・寸法[mm]：W:239 D:294.2 H:58.6
・重量[kg]：3.3
BSC728-12V
概要
■High side
・電圧範囲：350～890[V]
■Low side
・電圧範囲：10～15.5[V]
・電流(buck/boost)：250/100[A]
・出力(buck/boost)：3.5/1.4[kW]
■サイズ
・寸法[mm]：W:239 D:312.2 H:59.1
・重量[kg]：4
BSC718-24V
概要
■High side
・電圧範囲：350～890[V]
■Low side
・電圧範囲：20～31[V]
・電流(buck/boost)：143/50[A]
・出力(buck/boost)：3.5/1.4[kW]
■サイズ
・寸法[mm]：W:239 D:312.2 H:59.1
・重量[kg]：4
Onboard Charger OBC7シリーズ
OBC754-1P
概要
■AC side
・電圧範囲：85～288[Vrms]
・電流(nom/max)：80/80[Arms]
■DC side
・電圧範囲：180～490[V]
・電流(nom/max)：72/72[A]
・出力(nom/max)：7.36/19.2[kW]
■サイズ
・寸法[mm]：W:355 D:512.1 H:97
・重量[kg]：17.4
OBC758-1P
概要
■AC side
・電圧範囲：85～288[Vrms]
・電流(nom/max)：80/80[Arms]
■DC side
・電圧範囲：400～860[V]
・電流(nom/max)：36/36[A]
・出力(nom/max)：7.36/19.2[kW]
■サイズ
・寸法[mm]：W:355 D:512.1 H:97
・重量[kg]：17.4
OBC764-3P
概要
■AC side
・電圧範囲(L-N/L-L)：175～288/300～500[Vrms]
・電流(nom/max)：32/32[Arms]
■DC side
・電圧範囲：180～490[V]
・電流(nom/max)：72/72[A]
・出力：22.08[kW]
■サイズ
・寸法[mm]：W:355 D:512.1 H:97
・重量[kg]：16.8
OBC768-3P
概要
■AC side
・電圧範囲(L-N/L-L)：175～288/300～500[Vrms]
・電流(nom/max)：32/32[Arms]
■DC side
・電圧範囲：400～860[V]
・電流(nom/max)：36/36[A]
・出力：22.08[kW]
■サイズ
・寸法[mm]：W:355 D:512.1 H:97
・重量[kg]：16.8
Onboard Charger NLG6シリーズ
NLG664
概要
■AC Input
・電圧範囲(Single/Three)：200～250/360～440[Vrms]
・最大電流(Single/Three)：30/32[Arms]
■DC Output
・電圧範囲(Single/Three)：200～450/310～430[V]
・最大電流(Single/Three)：20/60[A]
・最大出力(Single/Three)：6.5/20.75[kW]
■サイズ
・寸法[mm]：W:352 D:504 H:84
・重量[kg]：12
NLG667
概要
■AC Input
・電圧範囲(Single/Three)：200～250/360～440[Vrms]
・最大電流(Single/Three)：30/32[Arms]
■DC Output
・電圧範囲(Single/Three)：330～750/570～750[V]
・最大電流(Single/Three)：18/34[A]
・最大出力(Single/Three)：6.5/20.5[kW]
■サイズ
・寸法[mm]：W:352 D:504 H:84
・重量[kg]：12
