Inverter DMC5シリーズ
DMC514
概要
■HV Input
・電圧範囲：250～450[V]
・電流(nom/max)：100/150[A]
■Three phase Output
・電流(nom/max)：100/150[Arms]
■サイズ
・寸法[mm]：W:240 D:284 H:88
・重量[kg]：6.7
DMC524
概要
■HV Input
・電圧範囲：250～450[V]
・電流(nom/max)：200/300[A]
■Three phase Output
・電流(nom/max)：200/300[Arms]
■サイズ
・寸法[mm]：W:240 D:394 H:88
・重量[kg]：9.5

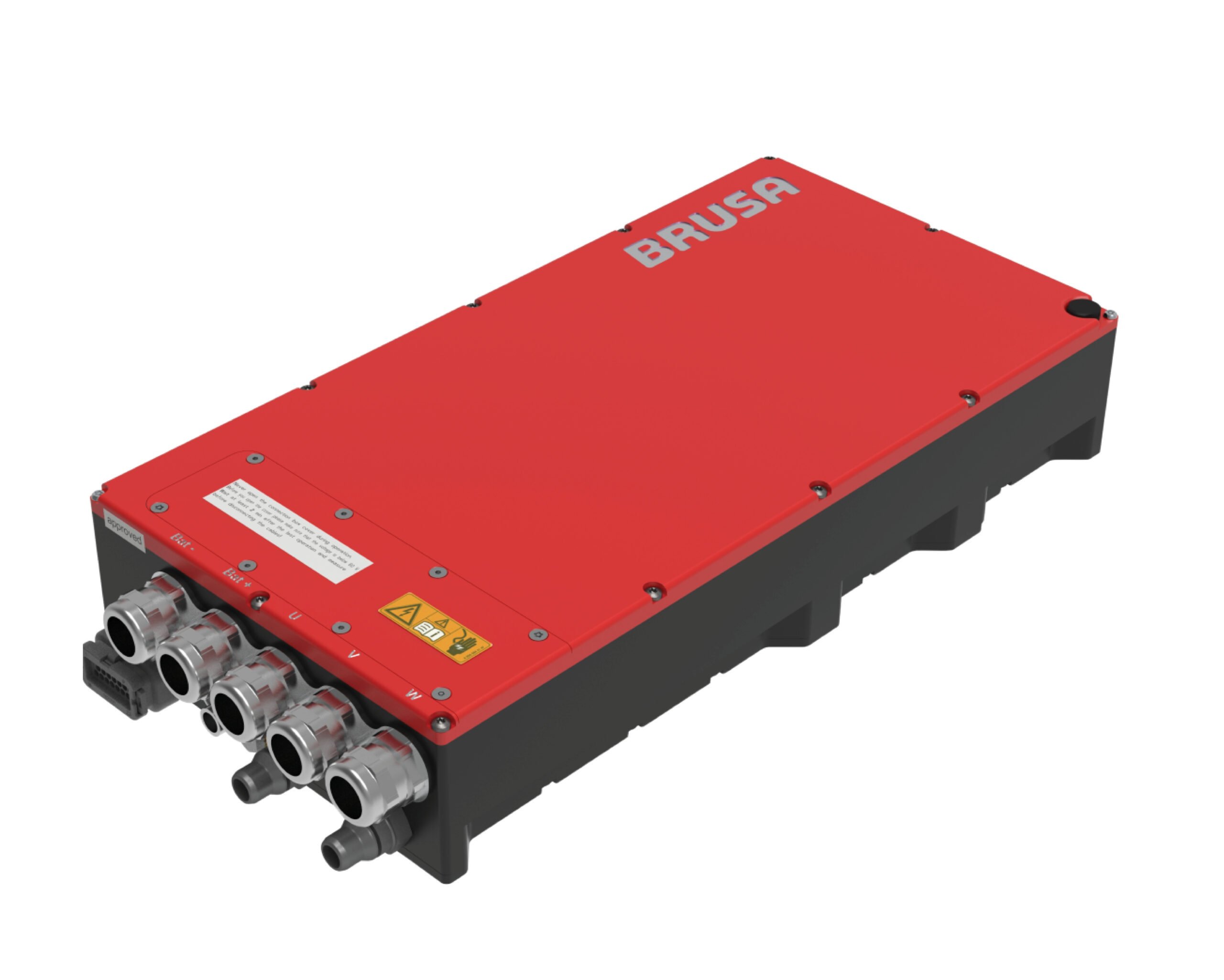

DMC534
概要
■HV Input
・電圧範囲：250～450[V]
・電流(nom/max)：300/450[A]
■Three phase Output
・電流(nom/max)：300/450[Arms]
■サイズ
・寸法[mm]：W:240 D:504 H:88
・重量[kg]：12.5
DMC544
概要
■HV Input
・電圧範囲：250～450[V]
・電流(nom/max)：360/600[A]
■Three phase Output
・電流(nom/max)：350/600[Arms]
■サイズ
・寸法[mm]：W:240 D:614 H:88
・重量[kg]：15.3
Inverter DTI8
DTI844-6
概要
■HV Input
・電圧範囲：250～450[V]
・電流(nom/max)：640/800
■Three phase Output
・電流(nom/max)：360/400[Arms] ×6
■サイズ
・寸法[mm]：W:238 D:405.2 H:109
・重量[kg]：14.5
Motor HSM1
HSM1-10.18.22
概要
■スペック
・回転数(nom/max)：4600/10800[rpm]
・トルク(nom/max)：270/440[Nm]
・出力(nom/max)：128/210[kW]
■推奨インバータ：DMC544-C02
■サイズ
・寸法[mm]：φ326 L:344
・重量[kg]：73
HSM1-10.18.13
概要
■スペック
・回転数(nom/max)：4600/12000[rpm]
・トルク(nom/max)：160/380[Nm]
・出力(nom/max)：90/183[kW]
■推奨インバータ：DMC544-C02
■サイズ
・寸法[mm]：φ326 L:256
・重量[kg]：49.7
HSM1-10.18.13-W7
概要
■スペック
・回転数(nom/max)：6700/13000[rpm]
・トルク(nom/max)：163/302[Nm]
・出力(nom/max)：96/214[kW]
■推奨インバータ：DMC544-C02
■サイズ
・寸法[mm]：φ326 L:256
・重量[kg]：49.7
HSM1-6.17.12
概要
■スペック
・回転数(nom/max)：3600/12000[rpm]
・トルク(nom/max)：130/320[Nm]
・出力(nom/max)：70/120[kW]
■推奨インバータ：DMC544-C02
■サイズ
・寸法[mm]：φ326 L:256
・重量[kg]：51.5
Motor HSM2
HSM2-10.18.22
概要
■スペック
・回転数(nom/max)：5000/12000[rpm]
・トルク(nom/max)：340/500[Nm]
・出力(nom/max)：175/275[kW]
■推奨インバータ：DTI844-6
■サイズ
・寸法[mm]：φ344.6 L:360
・重量[kg]：79
Drive Train DTSP1-028シリーズ
DTSP1-028-HSM1-10.18.13
概要
■スペック
・付属モータ：HSM1-10.18.13
・回転数(nom/max)：1618/3518[rpm]
・トルク(nom/max)：448/1064[Nm]
・出力(nom/max)：88/180[kW]
・ギア比：1:2.842
■推奨インバータ：DMC544-C02
■サイズ
・寸法[mm]：φ326 L:504
・重量[kg]：69.3
DTSP1-028-HSM1-10.18.22
概要
■スペック
・付属モータ：HSM1-10.18.22
・回転数(nom/max)：1618/3518[rpm]
・トルク(nom/max)：756/1235[Nm]
・出力(nom/max)：125/207[kW]
・ギア比：1:2.842
■推奨インバータ：DMC544-C02
■サイズ
・寸法[mm]：φ326 L:592
・重量[kg]：92.6
DTSP1-028-HSM1-6.17.12
概要
■スペック
・付属モータ：HSM1-6.17.12
・回転数(nom/max)：1267/3518[rpm]
・トルク(nom/max)：364/896[Nm]
・出力(nom/max)：69/118[kW]
・ギア比：1:2.842
■推奨インバータ：DMC544-C02
■サイズ
・寸法[mm]：φ326 L:504
・重量[kg]：71.1
Drive Train DTSP2-028シリーズ
DTSP2-028-HSM2-10.18.22
概要
■スペック
・付属モータ：HSM2-10.18.22
・回転数(nom/max)：1759/3518[rpm]
・トルク(nom/max)：947/1393[Nm]
・出力(nom/max)：172/270[kW]
・ギア比：1:2.842
■推奨インバータ：DTI844-6
■サイズ
・寸法[mm]：φ344.6 L:606.15
・重量[kg]：98.5
Drive Train DTSO1-096シリーズ
DTSO1-096-HSM1-10.18.13
概要
■スペック
・付属モータ：HSM1-10.18.13
・回転数(nom/max)：520/1250[rpm]
・トルク(nom/max)：1490/2500[Nm]
・出力(nom/max)：87/165[kW]
・ギア比：1:9.59
■推奨インバータ：DMC544-C02
■サイズ
・寸法[mm]：W:456 H:325 L:501
・重量[kg]：75
DTSO1-096-HSM1-6.17.12
概要
■スペック
・付属モータ：HSM1-6.17.12
・回転数(nom/max)：440/1250[rpm]
・トルク(nom/max)：1210/2500[Nm]
・出力(nom/max)：68/116[kW]
・ギア比：1:9.59
■推奨インバータ：DMC544-C02
■サイズ
・寸法[mm]：W:456 H:325 L:501
・重量[kg]：76.8
Drive Train DTDO1-055シリーズ
DTDO1-055-HSM1-10.18.13
概要
■スペック
・付属モータ：HSM1-10.18.13
・回転数(nom/max)：835/2180[rpm]
・トルク(nom/max)：855/2025[Nm] ×2
・出力(nom/max)：87/177[kW] ×2
・ギア比：1:5.5
■推奨インバータ：DMC544-C02
■サイズ
・寸法[mm]：W:643 H:376 L:532
・重量[kg]：148
